N32H47x系列采用32 bit Arm® Cortex®-M4F内核，最高工作主频200MHz，支持浮点运算和DSP指令，集成高达512KB嵌入式Flash，196KB SRAM(包括32KB CCM SRAM + 4KB Backup SRAM)，集成4个12bit 4.7Msps ADC、8个12bit DAC、4个PGA、7个COMP，集成USB FS Device、U(S)ART、I2C、SPI、CAN-FD等通信接口，支持xSPI高速存储接口，支持FEMC存储接口，支持I2S音频接口，支持超高精度定时器，多个高级定时器、通用定时器、基本定时器、低功耗定时器，支持Cordic和FMAC，内置密码算法硬件加速引擎。

联系我们

系列型号

点击子系列, 查看更多详情

子系列

Flash

(KB)

SRAM

(KB)

Backup

SRAM

电压

高精度定时器

高精度PWM

12bit
DAC

12bit

ADC

CMP

PGA

USB Device

CAN-FD

FEMC

密码硬件加速

N32H474

256-512

144-192

4KB

1.8V~3.6V

•

N32H473

256-512

144-192

4KB

1.8V~3.6V

•

主要特征

－内核CPU

• Arm® Cortex®-M4F @200MHz + FPU，250DMIPS，单周期硬件乘除法指令，支持DSP指令和MPU，内置8KB指令Cache缓存，支持Flash加速单元执行程序0等待

－加密存储器

• 512KB eFlash，支持加密存储、分区管理及数据保护，1万次擦写次数，10年数据保持

• 196KB SRAM，支持奇偶校验、ECC校验

－功耗模式

• 支持Run、Stop0、Standby功耗模式

－支持内部RC或外部晶体时钟输入

－复位

• 支持上电/掉电/外部引脚复位

• 支持看门狗复位

• 支持可编程的电压检测

－最大支持107 GPIOs

－通信接口

• 1个USB FS Device接口

• 6个SPI接口，2个I2S

• 4个USART接口，4个UART接口，支持ISO7816、IrDA、LIN

• 4个I2C接口

• 3个CAN-FD总线接口

－高性能模拟接口

• 4个12bit 4.7Msps ADC，多达64路外部通道

• 8个12位DAC，最高采样速率15Msps

• 4个轨到轨PGA，支持差分模式和单端模式

• 7个高速比较器COMP

• 支持1路参考电压

• 1个温度传感器

－高速存储扩展接口

• 1个xSPI接口

• 1个FEMC接口

－电机控制用数学函数硬件加速器Cordic

－内置滤波算法加速器FMAC，支持FIR、IIR 滤波

－ 2个高速DMA控制器，每个控制器支持8通道，通道源地址及目的地址任意可配

－内置可校准的RTC实时时钟，支持闰年万年历，闹钟事件，周期性唤醒

－高精度定时计数器

• 1个16bit超高精度定时计数器(SHRTIM1)，12个独立PWM输出或6对互补PWM输出，125ps控制精度

• 3个16bit高级定时计数器，12对互补PWM输出，5ns控制精度

• 10个16bit通用定时器，支持40路PWM输出

• 2个32bit基本定时计数器

• 2个16bit低功耗定时器

• 1个24bit SysTick

• 2个独立的看门狗计数器

－安全特性

• Flash存储加密，多用户分区管理（SMPU）

• 支持写保护（WRP），多种读保护（RDP）等级（L0/L1/L2）

• 内置密码算法硬件加速引擎，支持AES/TDES、SHA、SM3、SM4、MD5 算法

• TRNG（真随机数发生器）

• CRC16/32运算

• 支持安全启动，程序加密下载，安全更新

• 支持外部时钟失效监测

• 支持防拆监测

－ 96位UID和128位UCID

－高可靠工作环境

• 1.8V～3.6V/-40℃～105℃|125℃

• ±4kV ESD（HBM）

• ±4kV EFT（VDD A级）

典型应用

N32H47x主要用于UPS、数字电源、储能、换电柜/充电桩、光伏逆变、变频器、无人机电调、云台、伺服、激光雷达等。

技术资源

芯片文档更多芯片文档

产品简介

N32H474系列产品简介

N32H474系列关键特性、主要资源配置和封装
...more

V1.0.0

N32H473系列产品简介

N32H473系列关键特性、主要资源配置和封装
...more

V1.0.0

数据手册

N32H474系列数据手册

N32H474系列主要功能、引脚、封装和电气特性
...more

V1.0.0

N32H473系列数据手册

N32H473系列主要功能、引脚、封装和电气特性
...more

V1.0.0

用户手册

N32H474系列用户手册

N32H474系列所有外围设备的详细说明
...more

V1.0.0

N32H473系列用户手册

N32H473系列所有外围设备的详细说明
...more

V1.0.0
固件和软件更多固件和软件

SDK包

N32H474系列软件开发包

N32H474系列Firmware软件开发套件
...more

V1.0.0

N32H473系列软件开发包

N32H473系列Firmware软件开发套件
...more

V1.0.0

下载算法包

N32H474系列下载算法包

N32H474系列基于KEIL开发环境的Flash编程算法源代码工程
...more

V0.7.0

N32H473系列下载算法包

N32H473系列基于KEIL开发环境的Flash编程算法源代码工程
...more

V0.7.0

IDE环境包

KEIL-N32H474

N32H474系列KEIL开发环境的PACK包，支持KEIL v5.28及以上版本
...more

V1.0.0

GCC-N32H474

N32H474系列GCC开发环境搭建
...more

V1.0

KEIL-N32H473

N32H473系列KEIL开发环境的PACK包，支持KEIL v5.28及以上版本
...more

V1.0.0

GCC-N32H473

N32H473系列GCC开发环境搭建
...more

V1.0

IAR

Nations MCU基于IAR开发环境添加型号的补丁包，支持IAR v7.x.x及以上版本
...more

V1.2.0

JLink

Nations MCU基于SEGGER - J-Link添加型号的补丁包，支持J-Link v6.x.x及以上版本
...more

V1.1.0
硬件更多硬件

硬件评估板

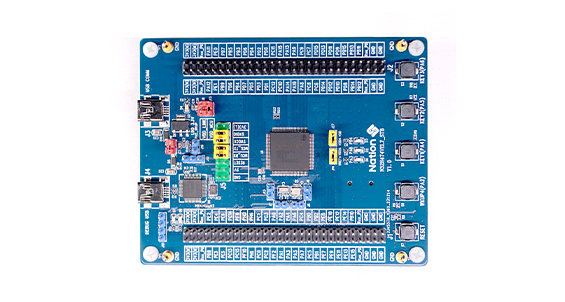

N32H474QEL7_STB开发板硬件使用指南
