在AI数据中心、电动汽车充电及工商业储能等高要求场景中，电源系统正面临前所未有的挑战：更高的功率密度、更低的谐波失真（THD）以及超过99%的转换效率，已成为衡量一款优秀电源方案的核心标尺。

为应对这一趋势，国民技术推出 NS3KW420VP2数字电源参考设计方案，一款基于SiC器件与数字控制架构的3kW两相交错无桥图腾PFC，在紧凑体积内实现了6444W/L的超高功率密度与峰值效率99.0% 的优异表现。

1, 核心架构：SiC + 两相交错无桥图腾PFC

NS3KW420VP2方案采用两相交错无桥图腾PFC拓扑，工作于CCM（连续导通模式），输入电压范围覆盖176V–264V AC，输出420V DC母线，额定功率3000W, 实现了>99.0%的PFC级效率和极低THD。

在器件选型上，方案充分体现了第三代半导体优势：

• 快速桥臂：采用SiC MOSFET，彻底克服传统硅器件体二极管反向恢复带来的损耗与可靠性问题

• 工频桥臂：使用Si MOSFET，兼顾成本与性能

两相交错结构不仅将输入电流纹波频率加倍，大幅减小滤波器体积，还有效降低了每相功率器件的电流应力，为高功率密度设计奠定基础。

无桥图腾PFC的架构模型如下图：

2, 数字控制：N32H474 MCU + HunterWave OS生态

方案的核心“大脑”采用国民技术高性能MCU N32H474VEL7-W，基于ARM Cortex‑M4F内核，最高主频240MHz，集成高精度ADC、增强型PWM模块以及丰富且可任意配置的外设接口，单芯片可同时完成两相PFC的精准时序控制、均流调节与多重保护，降低了方案整体BOM成本和设计复杂度。N32H474VEL7-W数字电源应用关键特性如下：

• 高性能，实时控制电源性能

— 240MHz @ARM-Cortex-M4F  性能达300DMIPS

— 内置硬件数学函数加速器Cordic，支持整点和浮点运算

— 内置FMAC,支持FIR和IIR加速

• 高集成度模拟器件，简化硬件设计

— 4 x 12-bit 4.7MSPS  ADC，最多支持51个通道

— 8 x 12-bit DAC

— 7 x COMP，任意比较器输出可内部连接到任意一个FAULT或EEV输入

• 高精度定时器，为数字电源提供了保障

— 1 x 16-bit SHRTIM，12x PWM(125ps), 相位可调，10个外部输入事件，可任意I/O映射

— 3 x 16-bit ATIM，每一路ATIM支持6个独立通道，其中4个通道支持4对互补PWM输出

• 丰富且可任意配置的外设接口，支持多节点同步控制

— 8 x U(S)ART，其中3个UART支持任意I/O映射，硬件级485使能驱动

— 3 x CAN-FD ，支持任意I/O映射

更值得关注的是，该方案依托国民技术自研 HunterWave OS嵌入式生态，配置的图形化调试工具HunterWave OS DebugTool以及可视化波形调试工具HunterWave OS Graphic等系列工具，支持：

• 实时参数在线配置

• 关键波形（输入电压/电流、输出电压/电流）动态监测

• 一站式保护策略管理（过温、过流、过压、欠压等）

这一软硬协同架构，不仅提升了调试效率，更使电源系统具备了“可观测、可调节、可升级”的智能化能力。

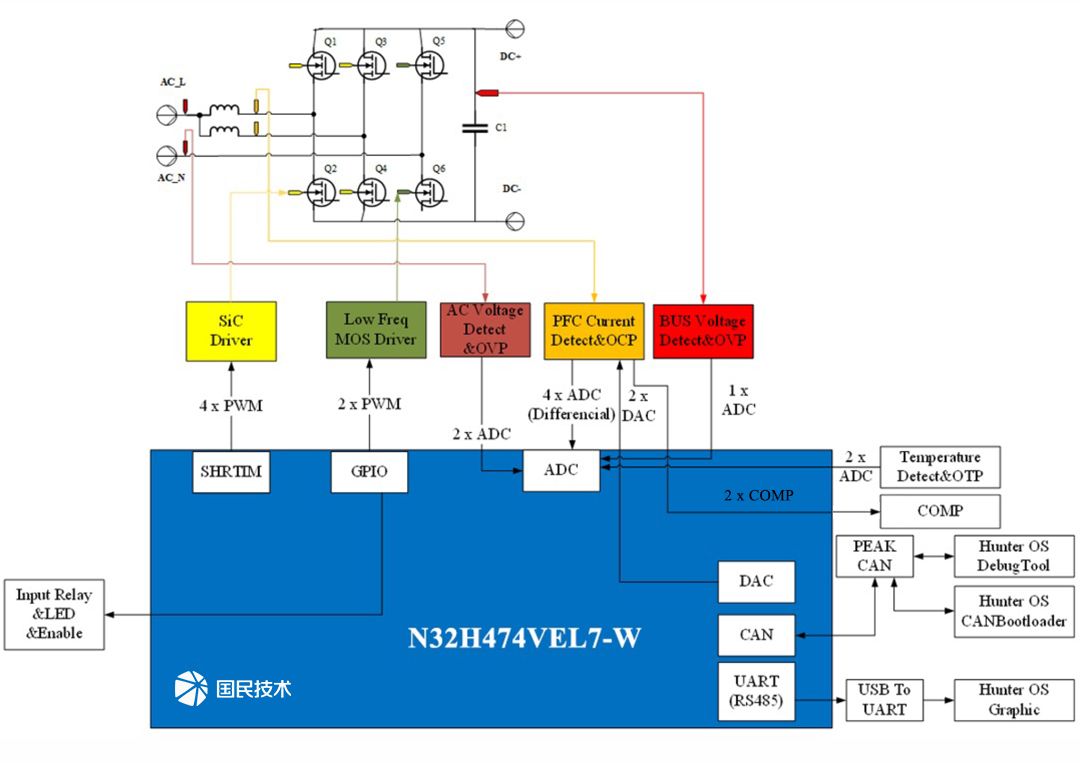

数字控制应用框图，如下所示：

3, 性能实测：99.0%效率 + THD < 5%

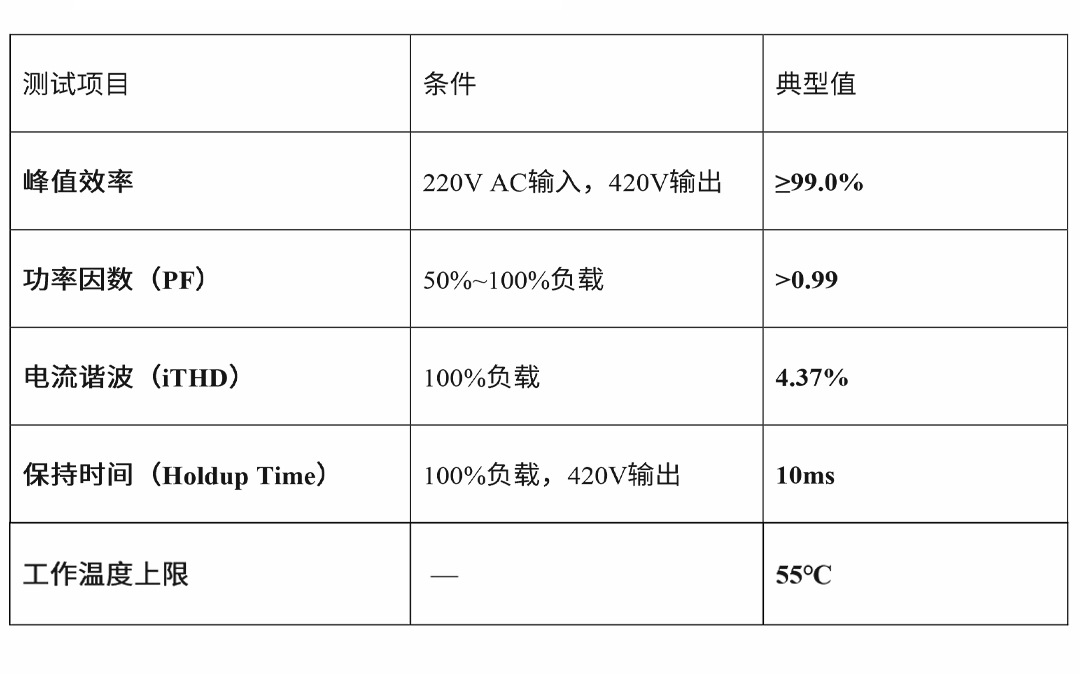

实测数据是检验电源方案最有力的语言：

从附图中可见，在220V AC满载工况下，输入电流波形平滑跟随电压，无明显过零畸变，表明其CCM控制策略与SiC器件协同工作达到了极佳的电流整形效果。

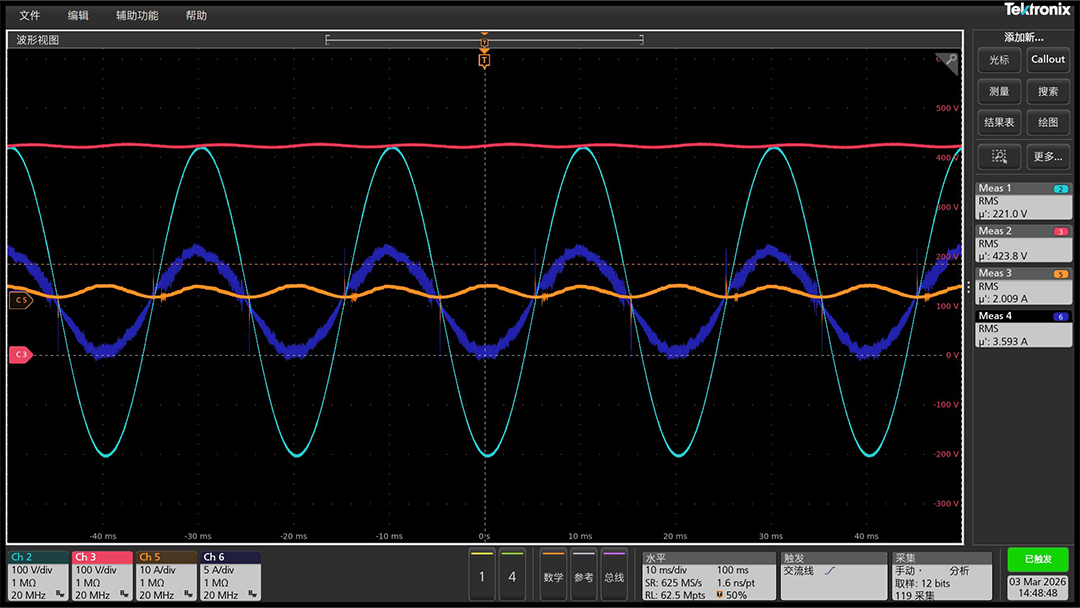

注：上图为100%负载下测得波形。CH2输入交流电压，CH3输出直流电压，CH5输出电流，CH6输入交流电流

注：上图为25%负载下测得波形。CH2输入交流电压，CH3输出直流电压，CH5输出电流，CH6输入交流电流

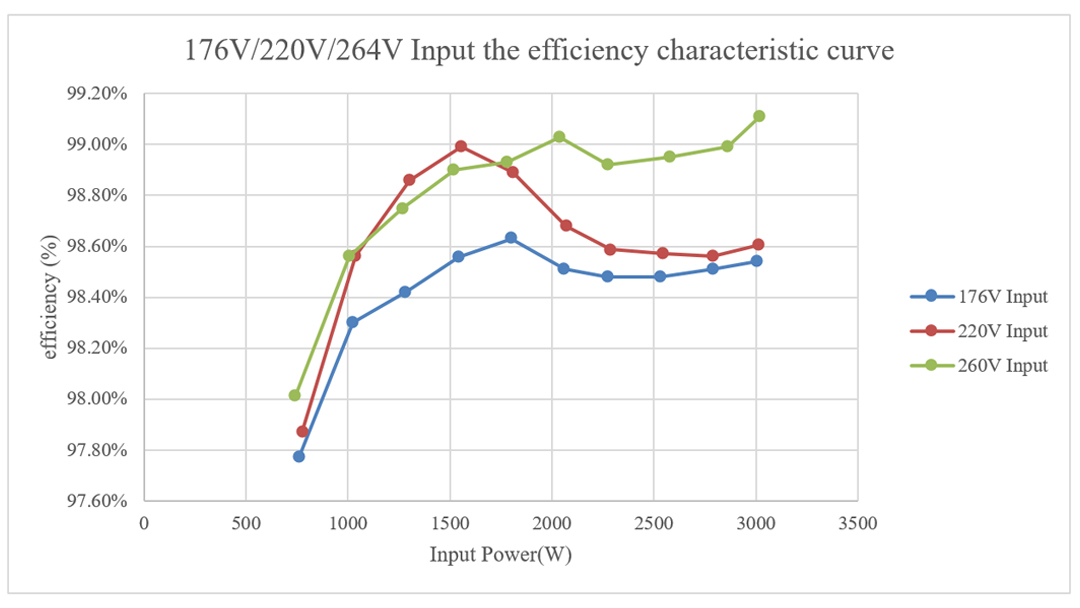

注：整机效率曲线

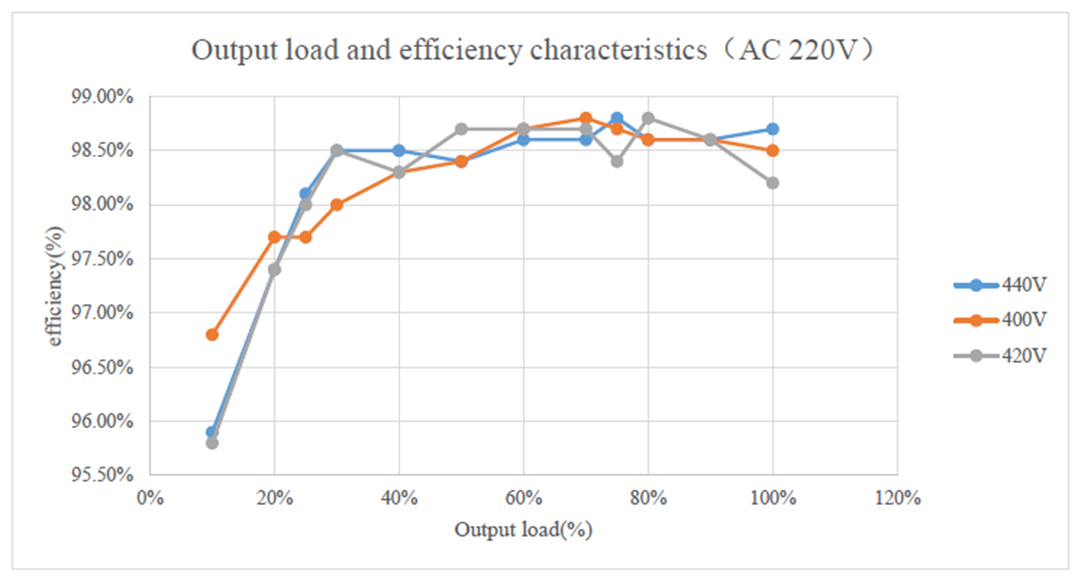

注：不同负载率下整机效率

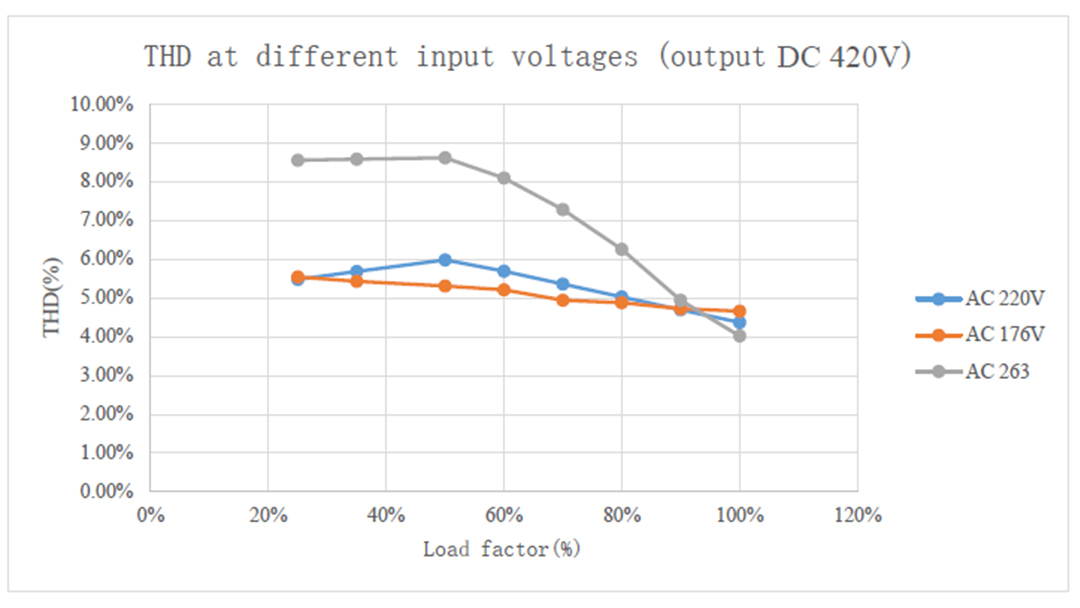

注：THD数据

4   紧凑设计：6444W/L的工程突破

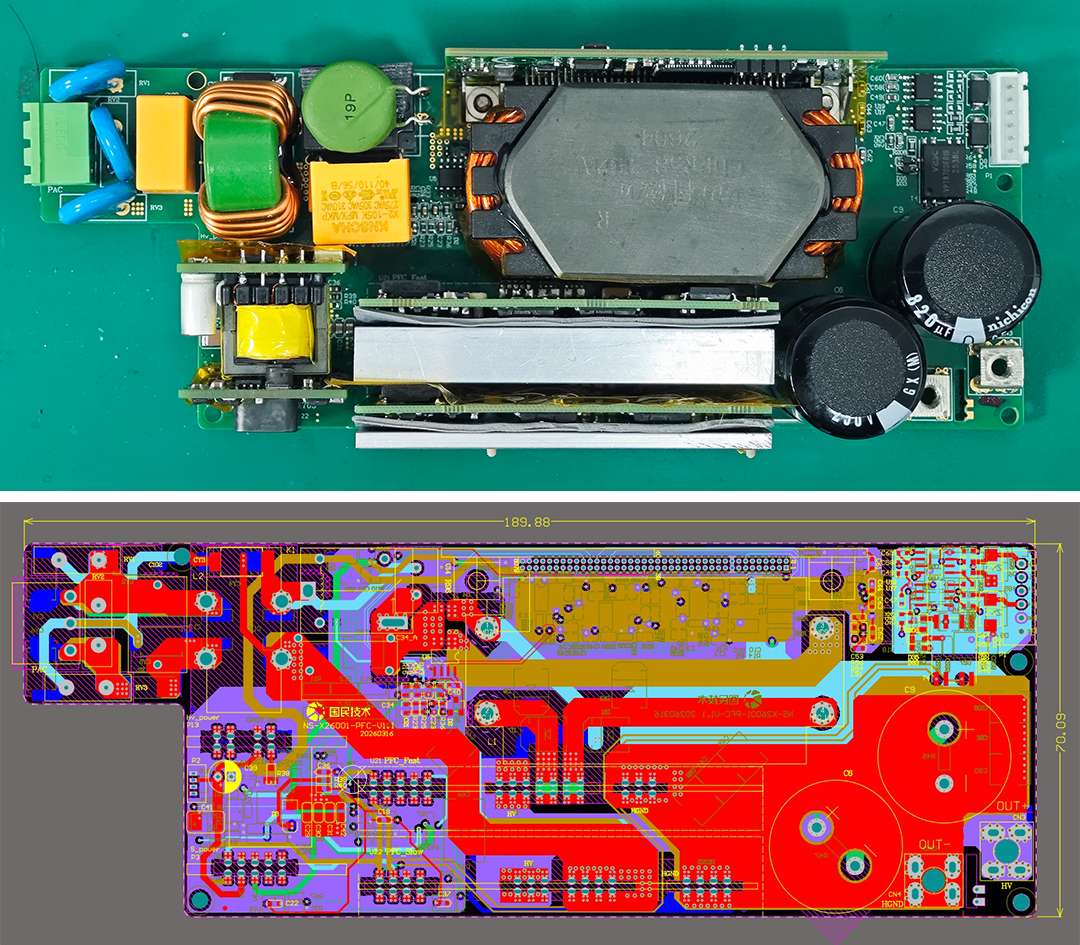

在物理尺寸方面，NS3KW420VP2方案采用模块化PCB布局，包含：

• 母板

• MCU核心板

• 12V与±12V辅助电源板

• 快速桥臂与工频桥臂独立功率板

整机尺寸仅为190mm×70mm×35mm（不含外部散热器），对应功率密度高达6444W/L。这一指标意味着，在同等功率等级下，该方案可显著缩小设备体积，为服务器机架、充电模块等空间受限场景提供极具竞争力的选择。

5, 目标应用：从AI服务器到车载充电

• AI数据中心电源

• 钛金级PC电源

• 通信整流模块

• 工业AC/DC电源

• 电动汽车车载充电机(OBC)

• 工商储能系统功率转换单元

6   总结：高效·高密·智能的3kW PFC参考设计方案

国民技术NS3KW420VP2数字电源参考设计方案，并非一次简单的拓扑堆砌，而是SiC宽禁带器件、交错软开关拓扑与数字控制平台三者深度融合的成果。它不仅为工程师提供了一个可直接参考的3kW PFC前端设计，更通过Hunter OS生态展示了数字电源从“硬件定义”走向“软件定义” 的技术演进方向。

如需获取完整设计文档、原理图或评估板信息，欢迎联系本地销售团队或者授权代理商。
