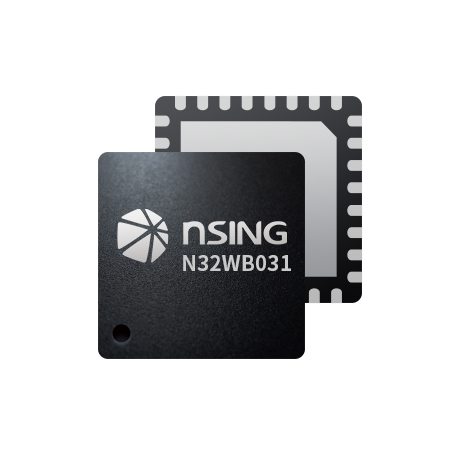

N32WB031

N32WB031系列蓝牙芯片是国民技术新一代高性能、超低功耗的蓝牙5.1芯片,采用32位Arm® Cortex®-M0内核,最高工作主频64MHz,片上集成64KB SRAM,512KB Flash。芯片集成先进的BLE5.1射频收发器,符合蓝牙BLE5.1规范,可配置为标准的1Mbps BLE模式,2Mbps增强BLE模式,125Kbps BLE远程模式(S8),500Kbps BLE远程模式(S2)。支持AOA(到达角)和AOD(离去角),支持RSSI(接收器信号强度指示),同时支持主从角色,支持多连接,支持数据包长度扩展,支持KEYSCAN,IRC,10位1.33Msps ADC(可配置为16位16Ksps),支持模拟MIC输入,PGA放大,支持基本、通用、高级TIMER,RTC,WWDG,IWDG,LPUART,USART,SPI,I2C等外设。

联系我们
系列型号


主要特征

-   内核CPU

•  32位Arm® Cortex®-M0内核

•  最高主频64MHz

-   存储

•  48K+16K字节SRAM

•  512K字节Flash

-   功耗

•  接收电流:3.8mA @3.3V

•  发射电流:4.2mA @0dBm/3.3V

•  Sleep模式(48KB RAM保持):1.4μA

•  PD模式:130nA

-   射频规格

•  BLE 1Mbps接收灵敏度:-96dBm

•  BLE 2Mbps接收灵敏度:-93dBm

•  可编程的发射机功率,最大+6dBm

•  单端天线口

-   时钟

•  HSE:32MHz外部高速晶体

•  LSE:32.768KHz外部低速晶体

•  HSI:内部高速RC 64MHz

•  LSI:内部低速RC 32KHz

•  支持1路时钟输出,可配置为不同的时钟,分频后输出

-   复位

•  支持上下电/外部引脚复位

•  支持看门狗复位

-   通信接口

•  2个USART接口,最高速率4 Mbps(可配置为ISO7816,IrDA,LIN)

•  1个LPUART接口,支持低功耗特性,Sleep模式下最高通讯速率9600bps,支持低功耗唤醒

•  2个SPI接口,最高速率16MHz,主从模式可配,可配置为I2S

•  1个I2C接口,最高速率1MHz,主从模式可配

-   定时计数器

•  1个16位高级定时计数器,支持输入捕获、输出比较、PWM输出以及正交编码输入等功能;有4个独立的通道,其中3个通道支持6路互补PWM输出

•  1个16位通用定时计数器,支持输入捕获、输出比较、PWM输出、单脉冲输出,有4个独立的通道

•  1个16位基本定时计数器

•  1个24位SysTick

•  1个7位窗口看门狗(WWDG)

•  1个12位独立看门狗(IWDG)

-   模拟接口

•  1个10位1.33Msps高速ADC(可配置为16位16Ksps),支持5路外部单端通道,1路差分MIC通道,2路内部通道

•  内置PGA,支持0dB-42dB增益可调

•  MIC BIAS电压支持1.6V-2.3V可调

-   21个支持复用功能的GPIO

-   1个高速5通道DMA控制器

-   1个IR发送接收控制器,支持任意红外遥控协议

-   1个KEYSCAN模块,支持8/10/13个GPIO可配置为44/65/104个按键功能

-   RTC实时时钟,支持闰年万年历,闹钟事件,周期性唤醒

-   支持硬件CRC16、CRC32运算

-   工作条件

•  工作电压范围:1.8V/2.32V~3.6V

•  工作温度范围:-40℃~85℃

•  ESD:±2kV(HBM)

典型应用

N32WB031系列蓝牙芯片适用于蓝牙KEY、蓝牙语音遥控器、OBU、数传模块、智能家居照明、室内定位、电动车防盗器等多种应用场景。

技术资源
  • 芯片文档 更多 芯片文档
    产品简介
    N32WB031系列产品简介
    N32WB031系列关键特性、主要资源配置和封装
    ...more
    V1.3
    英文文档 中文文档
    数据手册
    N32WB031系列数据手册
    N32WB031系列主要功能、引脚、封装和电气特性
    ...more
    V1.3
    英文文档 中文文档
    用户手册
    N32WB031系列用户手册
    N32WB031系列所有外围设备的详细说明
    ...more
    V1.3
    英文文档 中文文档
  • 固件和软件 更多 固件和软件
    SDK包
    N32WB031系列软件开发包
    N32WB031系列Firmware软件开发套件
    ...more
    V1.3.3
    英文文档 中文文档
    IDE环境包
    KEIL-N32WB031
    N32WB031系列KEIL开发环境的PACK包,支持KEIL v5.28及以上版本
    ...more
    V1.1.0
    英文文档 中文文档
    IAR
    Nations MCU基于IAR开发环境添加型号的补丁包,支持IAR v7.x.x及以上版本
    ...more
    V1.3.0
    英文文档 中文文档
    JLink
    Nations MCU基于SEGGER- J-Link添加型号的补丁包,支持J-Link v6.x.x及以上版本
    ...more
    V1.2.0
    英文文档 中文文档
  • 硬件 更多 硬件
    硬件评估板
    N32WB031开发板硬件使用指南
    N32WB031开发板的原理图和用户指南
    ...more
    V1.3
    英文文档 中文文档
  • 应用笔记 更多 应用笔记
    基础类
  • 使用指南 更多 使用指南
    基础类
    N32WB031系列硬件设计指南
    N32WB031系列硬件设计、元器件选型及PCB Layout注意事项
    ...more
    V1.3
    英文文档 中文文档
    N32WB031固件升级使用指南
    N32WB031系列固件升级原理与应用例程
    ...more
    V1.2
    英文文档 中文文档
    N32WB031SDK使用指南
    N32WB031系列开发套件以及 Keil MDK ARM相关设定
    ...more
    V1.3
    英文文档 中文文档
  • 工具 更多 工具
    调试下载工具
    NSLink
    安装、使用、升级资料包
    ...more
    V1.1.0
    英文文档 中文文档
    Nations量产在线、离线下载工具
    单路量产在线、离线下载工具
    Nations MCU官方单路量产在线、离线下载工具
    ...more
    V1.3.4
    英文文档 中文文档
    多路量产在线、离线下载工具
    Nations MCU官方多路量产在线、离线下载工具
    ...more
    V1.0.7
    英文文档 中文文档
    第三方量产下载工具
    第三方量产下载工具清单
    第三方量产下载工具清单
    ...more
    V1.1.2
    英文文档 中文文档
购买/申请开发板
在线购买
开发板及量产工具
N32WB031-STB
主MCU芯片型号为N32WB031的开发板

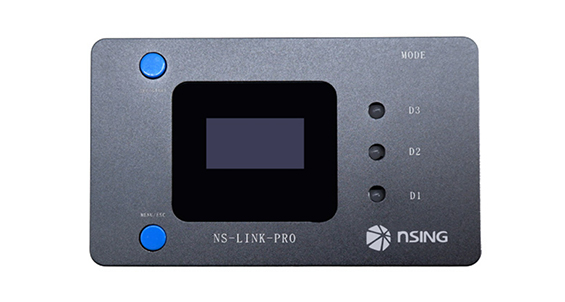

NS-Link-Pro
