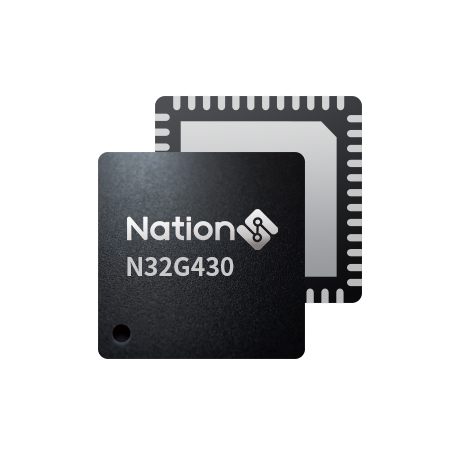

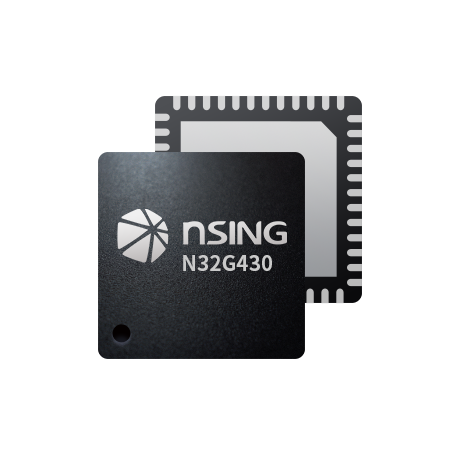

N32G430系列采用32-bit Arm® Cortex®-M4F内核，最高工作主频128MHz，支持浮点运算和DSP指令，集成高达64KB嵌入式加密Flash，16KB SRAM，集成丰富的高性能模拟器件，内置1个12bit 4.7Msps ADC，3个高速比较器，集成多路U(S)ART、I2C、SPI、CAN等数字通信接口。

联系我们

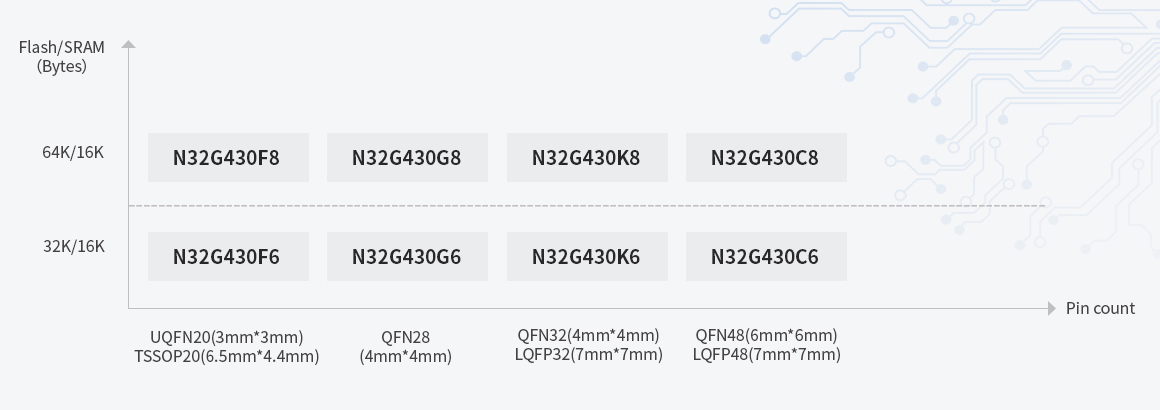

系列型号

主要特征

― Arm® Cortex®-M4F @128MHz，性能达160DMIPS，内置1KB指令Cache缓存，支持Flash加速单元执行程序0等待

― 加密存储器

• 64KByte片内Flash，支持加密存储、分区管理，1万次擦写次数，10年数据保持

• 16KByte片内SRAM，Stop2模式保持，Standby可配置为保持

― 低功耗管理

• 支持Run、Sleep、Stop0、Stop2、Standby五种模式

― 高性能模拟接口

• 1个12bit 4.7Msps ADC，12/10/8/6bits可配置，多达16路外部单端输入通道，3个内部单端输入通道，支持差分模式

• 3个高速比较器，内置64级可调比较基准

― 支持内部RC或外部晶体时钟输入

― 复位

• 支持上电/掉电/外部引脚复位

• 支持看门狗复位、软件复位

• 支持可编程的电压检测

• 最大支持40个GPIO

― 通信接口

• 4个U(S)ART接口，其中2个USART接口（支持1xISO7816，1xIrDA，LIN），2个UART接口

• 2个SPI接口，主模式速率高达28Mbps（非CRC模式）/20Mbps（CRC模式），从模式速率高达32Mbps，支持I2S通信

• 2个I2C接口，速率高达1 MHz，主从模式可配，从机模式下支持双地址响应

• 1个CAN 2.0A/B总线接口，速率高达1Mbps

― 1个高速DMA控制器，支持8通道，通道源地址及目的地址任意可配

― RTC实时时钟，支持闰年万年历，闹钟事件，周期性唤醒，支持内外部时钟校准

― 1个蜂鸣器，支持互补输出，12mA输出驱动能力

― 定时计数器

• 2个16bit高级定时计数器，7.8nS控制精度，支持14路互补PWM输出

• 4个16bit通用定时计数器，支持输入捕获/输出比较/PWM输出

• 1个16bit基础定时计数器

• 1个16bit低功耗定时计数器，支持双脉冲计数，可在STOP2状态下工作

• 1个24bit SysTick

• 1个14bit窗口看门狗(WWDG)

• 1个12bit独立看门狗(IWDG)

― 安全特性

• Flash存储加密，多用户分区管理（MMU）

• CRC16/32运算

• 支持写保护（WRP），多种读保护（RDP）等级（L0/L1/L2）

• 支持安全启动，程序加密下载，安全更新

• 支持外部时钟失效监测，防拆监测

• 96位UID 和128位UCID

― 高可靠工作环境：

• 2.4V～3.6V/-40℃～105℃

• ±4kV ESD（HBM）
