MCU 产品

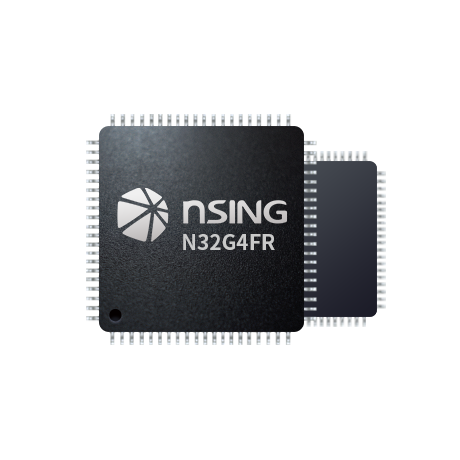

N32G4FR

N32G4FR系列（指纹专用型）采用32 bit Arm® Cortex®-M4F内核，集成高达512KB片内Flash,144KB SRAM，内置10余种密码算法硬件加速引擎，支持指纹信息安全存储，支持市场主流半导体指纹及光学传指纹感器，集成多达18个数字通讯接口及4个模拟接口。

联系我们
系列型号


主要特征

－   Arm® Cortex®-M4F @144MHz，180DMIPS，内置8KB 指令Cache缓存，支持Flash加速单元执行程序0等待

－   大容量加密存储器

•  高达512KBytes eFlash，支持加密存储、分区管理及数据保护，支持ECC校验，10万次擦写次数，10年数据保持

•  144Kbytes SRAM，支持硬件奇偶校验

－   功耗模式

•  支持Run、Sleep、Stop0、Stop2、Standby、VBAT等模式

－   指纹传感器接口

•  1个DVP接口用于光学指纹传感器

•  1个SPI接口用于半导体指纹传感器

－   支持内部RC或外部晶体时钟输入，支持可配置的时钟输出功能

－   高可靠性复位

•  支持上电/掉电/欠压/外部引脚复位

•  支持双看门狗复位，软件复位

－   最大支持67个GPIO

－   丰富的数字通信接口

•  最多7个串口：3个USART接口（支持1xISO7816，1xIrDA，LIN），4个UART接口

•  3个SPI接口

•  1个QSPI接口

•  4个I2C接口

•  1个USB2.0 Full Speed Device接口

•  2个CAN2.0A/B总线接口

－   模拟接口

•  2个12bit 5Msps ADC，最多支持16路外部通道

•  2个12bit 1Msps DAC

•  支持外部输入独立参考电压源

－   2个高速DMA控制器，支持16个通道

－   内置可校准的RTC实时时钟，支持闰年万年历，闹钟事件，周期性唤醒

－   高精度定时计数器

•  2个16bit高级定时计数器，6对互补PWM输出

•  4个16bit通用定时计数器，支持16路PWM输出

•  2个16bit基础定时计数器

•  2个独立的看门狗计数器

－   硬件级安全特性

•  密码算法硬件加速引擎

•  支持AES、DES、TDES、SHA1/224/256，SM1、SM3、SM4、SM7、MD5算法

•  Flash存储加密，多用户分区管理（MMU）

•  TRNG真随机数发生器

•  CRC16/32运算

•  支持写保护（WRP），多种读保护（RDP）等级（L0/L1/L2）

•  支持安全启动，程序加密下载，安全更新

•  支持时钟失效监测，防拆监测

－   96位UID及128位UCID

－   高可靠工作环境：

•  1.8V～3.6V/-40℃～105℃

•  ±4kV ESD（HBM）

典型应用

N32G4FR系列主要用于TWS耳机、人脸识别门禁、指纹门禁、指纹模组、指纹门锁等。
